全自動トロイダル巻線機（スライダー＆ベルト式）

製品概要

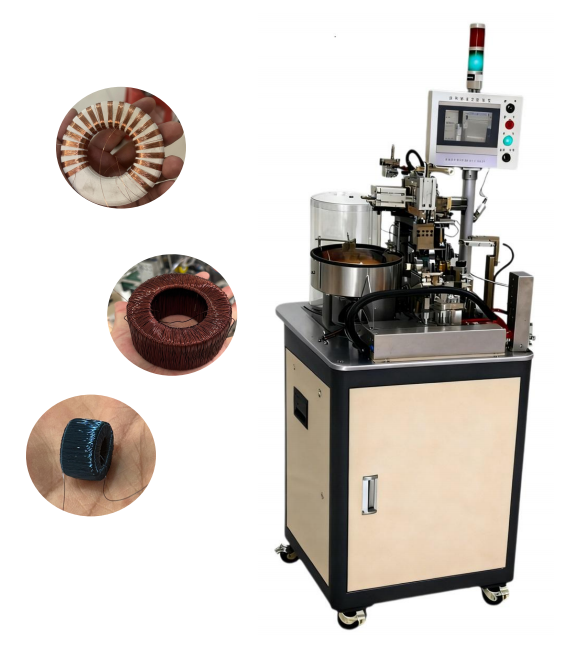

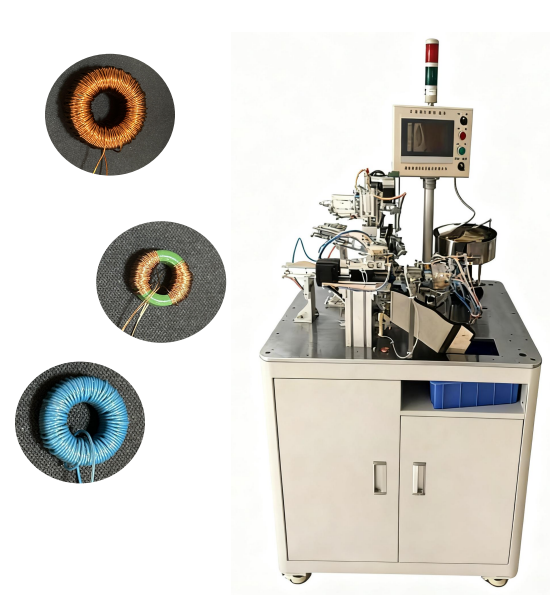

精密トロイダルコイルと電流トランスの高効率大量生産向けに設計された SIPU製全自動トロイダル巻線機 シリーズは両方を提供します スライダータイプ （細線精度用） ベルトタイプ （多用途アプリケーション向け）構成。

コンパクトな設置面積と高い機械的剛性を備えたこれらの機械は、極めて安定した連続運転を保証します。高度な張力制御と振動のない供給システムにより、手動または半自動巻き取りから完全自動化された省力化生産への移行を検討しているメーカーにとって理想的なターンキーソリューションとなります。



主な特徴と利点

• 究極の省力化： 高度に自動化された設計により、1人の作業員が10台から50台の機械を同時に監視することが可能となり、運用コストを大幅に削減できます。

• 10分で素早く切り替え可能： コアのピックアップと配置のためのシンプルで合理的な移動構造を備えています。製品仕様の変更や治具の交換はわずか10分で完了できます。

• 欠陥ゼロの回転数計測： 装備されている デュアル光ファイバー監視システム回転数のカウントに何らかの不一致が検出された場合、機械は自動的にアラームを発し、不良品の発生を防ぐために停止します。

• 振動のないコアフィーディング： 回転テーブル式供給システムは振動がなく静かに動作するため、コアの繊細な磁気特性が配置中に損なわれることは決してありません。

• 高い汎用性： ベルト式モデルは、差動モード巻線とコモンモード巻線の両方を1台の機械でサポートしており、直感的なタッチスクリーンで簡単に切り替えることができます。

用途と最終製品

この機械は、電力計測、電気保護、通信業界における基幹設備であり、特に0.07mmという極細線を断線させることなく取り扱うことができます。

• 電力計測とスマートグリッド： 小型変流器（CT）、変圧器（PT）。広く使用されている スマート電力メータースマートグリッド監視装置、およびエネルギー管理システム。

• 電気の安全と保護： 残留電流コイルとトリップコイルは、 RCCB / ELCB / RCBO（漏電遮断器） そして産業用安全スイッチ。

• オーディオ＆テレコム電源： EMIフィルターチョークとトロイダル電源トランスは、ハイエンドオーディオアンプ、通信基地局、および高感度医療機器に使用されます。

技術仕様

結論

要約すると、 SIPU製全自動トロイダル巻線機 これは、変流器や精密トロイダルコイルの生産規模拡大を目指すメーカーにとって究極のアップグレードです。欠陥ゼロの巻数カウント、10分という高速な段取り替え、そして大幅な省力化（オペレーター1名で50台の機械に対応）を組み合わせることで、迅速な投資回収（ROI）と安定した製品品質を保証します。

トロイダル巻線工程の自動化の準備はできていますか？
当社のエンジニアリングチームにお問い合わせください本日、お客様のコイル仕様（コア外径／内径および線径）をお知らせいただければ、お客様に合わせた自動化ソリューションのご提案と、機械のデモンストレーション動画をご提供いたします。

よくある質問

Q1：スライダー式とベルト式のトロイダル巻線機の主な違いは何ですか？
A: の スライダータイプ極細線（0.07mm～0.30mm）および小型コア向けに特別に設計されており、小型変流器や繊細なセンサーに最大限の精度を提供します。 ベルトタイプ より汎用性が高く、やや太めのワイヤー（0.10mm～0.80mm）や幅広いコアサイズに対応できるため、コモンモードコイルとディファレンシャルモードコイルの両方に最適です。

Q2：異なるコイルに合わせて製品仕様を変更する（切り替えを行う）のは、どれくらい難しいですか？
A: 非常に高速でユーザーフレンドリーです。コアのピックアンドプレース用に最適化されたトランスレーション構造のおかげで、オペレーターは治具の交換やHMIレシピの調整を含む完全な仕様変更をわずか数分で完了できます。 10分。

Q3：この機械は、ワイヤーが切れることなく、正確な回転数をどのように保証するのですか？
A: 精度が最優先事項です。この機械は高精度 デュアル光ファイバー監視システムすべての回転数を正確に計測します。万が一、ずれや配線の問題が発生した場合は、機械が自動的にアラームを発して即座に停止し、不良品の発生をゼロにします。

Q4：1人のオペレーターは何台の機械を管理できますか？
A: この機械はコアの供給、糸通し、巻き取りが全自動であるため、手作業による介入は最小限に抑えられます。1人のオペレーターで簡単に監視できます。 10台から50台の機械を同時に工場の労働コストを大幅に削減できます。

Q5：弊社は海外に拠点を置いています。設置サポートやスペアパーツの提供は可能ですか？
A: はい、もちろんです。SIPUはグローバルサプライヤーです。詳細な英語マニュアル、ステップバイステップのビデオチュートリアル、オンラインビデオによるトラブルシューティングなど、包括的な技術サポートを提供しています。シャトルや光ファイバーなどの標準スペアパーツは常に在庫しており、迅速なグローバル配送でお客様の生産を円滑に維持します。
